Магнитоэлектрические приборы

Основные характеристики электромеханических приборов.

К основным характеристикам электромеханических приборов относятся: точность, диапазон измерений, чувствительность, время успокоения, надежность, собственное потребление мощности и др.

Показателями точности электромеханических приборов кроме основной погрешности являются также вариация показаний и невозвращение указателя к отметке механического нуля.

Вариация показаний определяется как разность показаний прибора (при одном и том же значении измеряемой величины) при плавном подходе указателя к испытуемой отметке сначала со стороны начальной, а затем конечной отметки шкалы. Причиной появления вариации может служить трение в опорах подвижной части. Для большинства приборов вариация не должна превышать абсолютного значения допускаемой основной погрешности.

Невозвращение указателя к отметке механического нуля определяется при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы. Причиной невозвращения к нулю является упругое последействие растяжек или спиральных пружин.

Основной функциональной частью магнитоэлектрического прибора является измерительный механизм.

Устройство и принцип действия магнитоэлектрического ИМ

Принцип действия магнитоэлектрических механизмов основан на взаимодействии магнитных полей постоянного магнита и катушки (рамки), по которой протекает ток.

Рассмотрим устройство и работу магнитоэлектрического механизма с механическим противодействующим моментом. Конструктивно магнитоэлектрический механизм выполняется либо с подвижной катушкой, либо с подвижным магнитом. Конструкция с подвижной катушкой показана на рис. 4.2.

Магнитная система измерительного механизма состоит из постоянного магнита 1, магнитопровода с полюсными наконечниками 4, сердечника 3. Между полюсными наконечниками находится катушка (рамка) 2, по которой протекает ток I. Рамка соединена со стрелкой 5, перемещающейся по шкале 6. При прохождении тока I по рамке 2, помещенной в равномерное, постоянное магнитное поле с индукцией В, создается вращающий момент М_ВР, действующий на подвижную часть магнитоэлектрического механизма. Выражение для определения вращающего момента представляется как

Противодействующий момент создается пружинками (на рис. 4.5 не показаны). Из равенства М_ВР = М_ПР можно получить следующее уравнение преобразования магнитоэлектрического измерительного механизма:

Рассмотрим магнитоэлектрический логометрический измерительный механизм, в котором противодействующий момент создается электрическим способом. В таком механизме подвижная часть выполняется в виде двух жестко скрепленных между собой рамок 1 и 2, как показано на рис. 4.6. По обмоткам рамок протекают токи I₁ и I₂, которые создают моменты М₁ и М₂.

Рис. 4.6. Устройство магнитоэлектрического логометра

Из данного выражения видно, что магнитоэлектрический логометр измеряет отношение токов. Логометрические измерительные механизмы очень часто используются в приборах для измерения сопротивления. Показания таких приборов не зависят от напряжения питания.

Области применения, достоинства и недостатки

Магнитоэлектрические механизмы используется для построения различных приборов:

1) амперметров и вольтметров для измерения тока и напряжения в цепях постоянного тока;

3) гальванометров постоянного тока, используемых в качестве нулевых индикаторов, для измерения малых токов и напряжений;

4) баллистических гальванометров, применяемых для измерений малых количеств электричества;

5) приборов для измерения в цепях переменного тока:

а) выпрямительных, термоэлектрических и электронных приборов с преобразователями переменного тока в постоянный;

б) осциллографических гальванометров;

в) вибрационных гальванометров, используемых в качестве нулевых индикаторов переменного тока.

Достоинствами магнитоэлектрических приборов являются:

1) высокая чувствительность;

2) высокая точность;

3) малое собственное потребление мощности;

4) равномерная шкала;

5) малое влияние внешних магнитных полей.

К недостаткам магнитоэлектрических приборов можно отнести:

1) невысокую перегрузочную способность;

2) сравнительно сложную конструкцию;

3) применение, при отсутствии преобразователей, только в цепях постоянного тока.

Магнитоэлектрические приборы занимают первое место среди других электромеханических приборов. Они выпускаются вплоть до класса точности 0,05.

Погрешности магнитоэлектрических приборов

Одной из основных причин возникновения погрешности является отклонение температуры от градуировочной (температурная погрешность). При повышении температуры уменьшаются магнитная индукция в рабочем зазоре (индукция уменьшается примерно на 0,2 % на 10 0 С) и удельный противодействующий момент (удельный противодействующий момент уменьшается примерно на 0,2-0,4 % на 10 0 С), увеличивается электрическое сопротивление обмотки рамки и токоподводов (пружинок или растяжек).

Следует отметить, что при уменьшении магнитной индукции показания магнитоэлектрического прибора уменьшаются, а при уменьшении удельного противодействующего момента показания увеличиваются. Таким образом, эти два фактора взаимно компенсируют друг друга.

Для уменьшения температурной погрешности, обусловленной изменением электрического сопротивления обмотки рамки и растяжек (или пружинок), в магнитоэлектрических приборах применяются различные схемные решения, например, включение последовательно с рамкой добавочного сопротивления с малым температурным коэффициентом сопротивления. Подобная схема компенсации позволяет уменьшить температурную погрешность магнитоэлектрических вольтметров до значений, соответствующих классу точности 0,1.

Источник

МАГНИТОЭЛЕКТРИЧЕСКИЙ ЛОГОМЕТР С НЕПОДВИЖНЫМ МАГНИТОМ И ПОДВИЖНЫМИ РАМКАМИ

К логометрам относится значительная группа измерительных механизмов различных систем. На основе логометрических измерительных механизмов созданы приборы непосредственной оценки для измерения сопротивлений, частоты, емкости и других элек­трических величин, функционально не связанных с напряжением.

На летательных аппаратах логометры используются для измерения неэлектрических величин: давлений в различных системах, температур сред, запаса топлива и т. п.

Магнитоэлектрические логометры делятся на две группы:

логометры с неподвижным магнитом и подвижными рамками;

логометры с неподвижными рамками и поворотным магнитом.

От рассмотренного выше (см. рис. 1.1) однорамочного измерительного механизма логометры отличаются тем, что имеют не менее двух рамок.

Логометры с неподвижным магнитом и подвижными рамками имеют несколько конструктивных разновидностей:

с подковообразным постоянным магнитом и эллиптическим ферромагнитным сердечником (рис. 1.15);

с внутрирамочным эллиптическим магнитом и цилиндрическим сердечником и т. п.

Выбор конструкции механизма обусловлен уравнением шкалы, которую необходимо получить для измерения той или иной величины.

Вторая особенность логометров состоит в том, что рамки пи­таются от одного источника напряжения. Ток к рамкам подво­дится через токоподводящие практически безмоментные пружины.

логометр не имеет корректора (и корректорного винта на лицевой панели);

в обесточенном состоянии подвижная система логометра может находиться, в принципе, в произвольном положении, т. е. не на нулевой отметке шкалы.

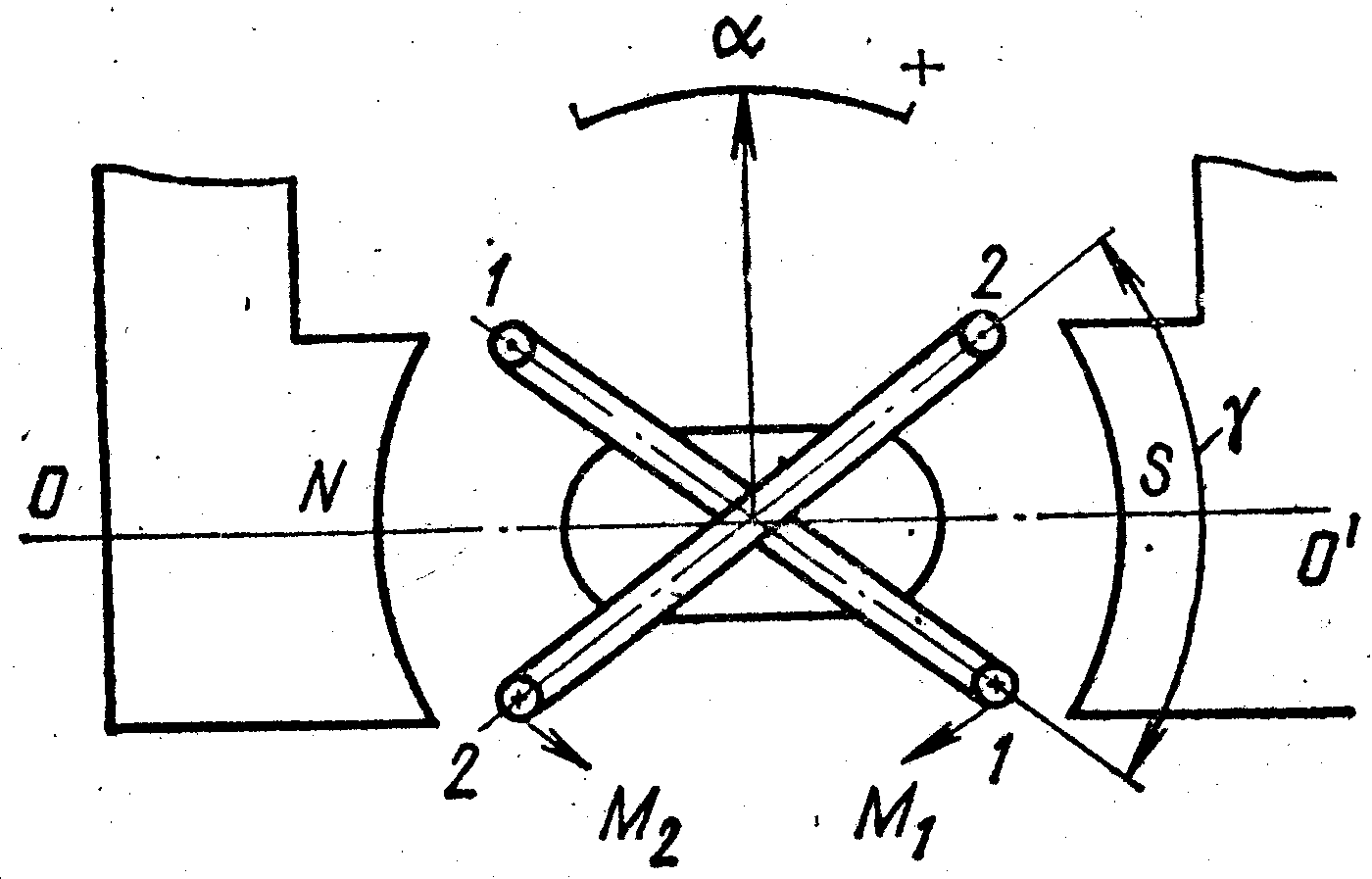

Рисунок 1.15 – Устройство магнитоэлектрического логометра с неподвижным магнитом

При протекании по рамкам тока пара сил (рис. 1.15), действующих на рамку 1-1, создает момент М₁,направленный по часовой стрелке.

Пара сил, действующих на рамку 2-2,создает момент М₂,направленный против часовой стрелки.

Если в однорамочном измерительном механизме вращающий момент определялся выражением ,то в логометре из-за неравномерного воздушного зазора эта зависимость будет иной, так как величина магнитной индукции в воздушном зазоре зависит от угла поворота рамок, т. е. B₁ = f(α) и B₂ = f(α).

Если обе рамки расположены симметрично относительно оси ОО’,то магнитные индукции равны: B₁ = В₂.

Изменяя форму сердечников и полюсных наконечников, т. е. применяя различные конструкции магнитных цепей, создают различные законы изменения магнитной индукции.

Так как в логометре магнитная индукция функционально связана с углом поворота, т. е. B = f(α), то момент, создаваемый рамкой 1-1,определится в виде

. (1.13)

Аналогично момент, создаваемый рамкой 2-2:

. (1.14)

Преддоложим, что при неизменном токе I₂ = const ток в рамке 1—1 увеличился. Согласно уравнению (1.13) момент М₁ возрастет и подвижная система начнет поворачиваться по часовой стрелке. Магнитная индукция В₁ в зазоре рамки 1-1 уменьшится, а магнитная индукция В₂ возрастет. В новом положении подвижной системы наступит равенство моментов М₁ = М₂.

Приравняем правые части выражений (1.13) и (1.14)

и полученному выражению придадим вид отношения

. (1.15)

Рисунок 1.16 – График распределения магнитной индукции в воздушном зазоре магнитоэлектрического логометра

Из графика на рис. 1.16 видно, что законы изменения магнитных индукций В₁ и В₂ от угла поворота различны. Следовательно, отношение этих величин есть функция, зависящая от угла по­ворота, т. е.

.

Тогда уравнение (1.15) примет вид

. (1.16)

Разрешая уравнение (1.16) относительно угла поворота подвижной системы, получим общее уравнение шкалы логометра

. (1.17)

Из выражения (1.17) видно, что угол поворота подвижной системы логометра пропорционален отношению токов, протекающих по его рамкам (но не величине тока, как это имело место в однорамочном механизме).

Напомним, что рамки логометров питаются от общего источника. Если при неизменном значении измеряемого параметра изменится напряжение питания, то согласно закону Ома в одина­ковой степени изменятся токи, протекающие по рамкам, а их отношение (и угол поворота подвижной системы) останется неизменным.

Независимость показаний логометра от колебаний напряжения источника питания является ценным свойством измерительного механизма.

Рассмотренные выше особенности магнитоэлектрического логометра с неподвижным магнитом и подвижными рамками являются общими для логометров других систем и конструкций.

Рассмотрим примеры использования данного измерительного механизма для измерения физических величин.

Кроме измерения сопротивлений проводников и приемников (единицы, десятки и сотни Ом) на практике необходимо проверять качество изоляции электрических сетей и электрических устройств. В этих случаях речь идет о сопротивлениях в тысячи и миллионы Ом. Измерить такие сопротивления обычным омметром не представляется возможным, так как напряжение его низковольтного источника недостаточно для работы измерительного механизма. Кроме того, по требованиям техники безопасности измерение сопротивления изоляции должно производиться с ее одновременным испытанием на электрическую прочность, т. е. под напряжением, большим номинального напряжения устройства.

В промышленных приборах, предназначенных для измерения больших по величине сопротивлений, мегаом метр ах вместо низковольтных химических источников тока применяют высоковольтные (от 100 до 2500 В) генераторы постоянного тока, роторы которых приводятся во вращение от руки.

Из-за различной частоты вращения напряжение, выдаваемое генератором, оказывается меняющимся и применить в приборе однорамочный магнитоэлектрический измерительный механизм нельзя, так как его показания будут зависеть не только от величины измеряемого сопротивления, но и частоты вращения ротора генератора.

В качестве указателя в промышленных мегаомметрах применяют магнитоэлектрический логометр с подвижными рамками и неподвижным магнитом (рис. 1.17).

Рисунок 1.17 – Схема мегаомметра

При постоянной частоте вращения ротора генератора ток I₂ является величиной постоянной, а ток I₁ зависит от величины сопротивления R_x. Отношение токов I₁/I₂ оказывается функционально связанным с величиной измеряемого сопротивления, и уравнение шкалы прибора имеет вид

. (1.17)

Изменение скорости вращения ротора генератора (при R_x = const) вызовет изменение обоих токов в одинаковой степени, а их отношение останется неизменным, т. е. колебания напряжения источника не будут влиять на точность измерения.

В авиационных топливомерах в качестве указателя применяют логометр с поворотными рамками и регулируемым резистором R, включенным по схеме делителя тока (рис. 1.18).

Прибор питается от бортовой сети постоянного тока. В цепи обеих рамок оказывается включенным часть сопротивления резистора R.

Если ползунок С находится в среднем положении, сопротивления обеих частей делителя равны, равны и токи I₁ и I₂, отношение токов I₁/I₂ = l и подвижная система логометра находится в среднем положении.

. (1.18)

Изменение напряжения в бортовой сети (при Q = const) в одинаковой степени изменит токи в рамках, а их отношение (и угол поворота подвижной системы) останется без изменения.

Рассмотренная конструкция магнитоэлектрического логометра имеет два существенных недостатка:

наличие подковообразного постоянного магнита увеличивает массу и габариты прибора;

наличие токоподводящих пружин уменьшает устойчивость прибора к электрическим перегрузкам и механическим воздействиям (тряскам, вибрациям, ударам).
